Description des produits

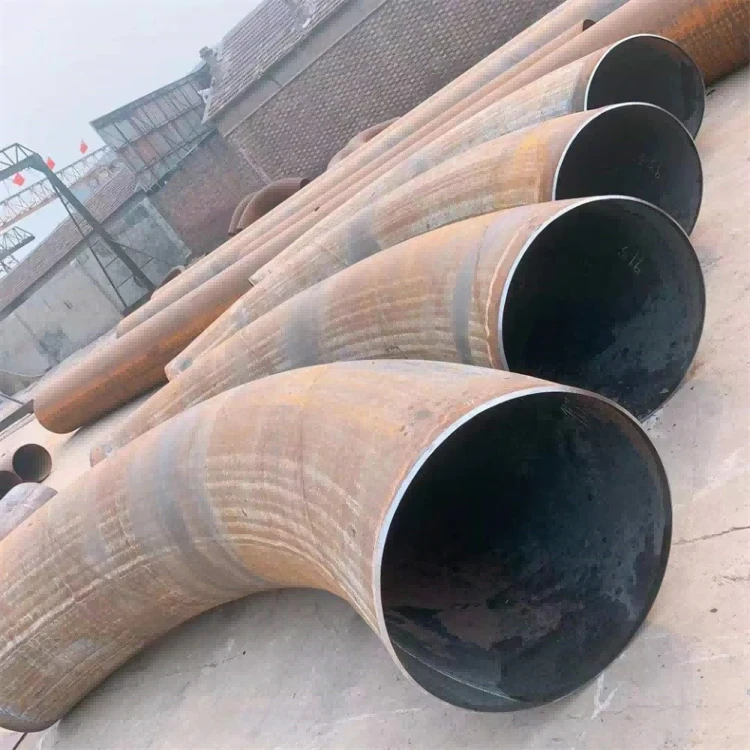

Le coude à induction (coude à induction à chaud) est un raccord de tuyauterie haute-performance fabriqué via un chauffage par induction électromagnétique + un processus de cintrage à chaud de précision. En chauffant localement le tuyau à 850-1 100 degrés (spécifique au grade-) et en le pliant sous une force hydraulique contrôlée, il crée des courbures de corps - lisses et complètes sans joints de soudure au niveau de la zone de courbure. Conçu pour les systèmes de pipelines à haute-pression, -température élevée et-de grand diamètre, il offre une intégrité structurelle exceptionnelle, une résistance à l'écoulement minimale et une fiabilité à long-terme.
Paramètres techniques
1. Dimensions de base
| Paramètre | Gamme |
|---|---|
| Taille nominale | NPS 1/2" – NPS 72" (DN 15 – DN 1800) |
| Diamètre extérieur | 21,3 mm – 1 828,8 mm |
| Épaisseur de paroi | SCH 5 – XXS (jusqu'à 120 mm) |
| Angle de courbure | 15 degrés – 180 degrés (standard : 45 degrés/90 degrés/180 degrés) |
| Rayon de courbure | 2,5D – 10D (standard : 3D/5D/7D ; D=diamètre nominal du tuyau) |
| Longueur de la tangente | Personnalisable (0–300 mm) |
2. Options matérielles
Acier au carbone :ASTM A106 Gr B/C, API 5L Gr B/X42/X52/X60/X65/X70
Acier allié :ASTM A234 Gr WP11/WP12/WP22, 15CrMo, 30CrMo
Acier inoxydable:ASTM A312 TP304/TP316/TP321, A815 recto-verso (2205/2507)
Alliages à haute-résistance :Inconel 600/625, Hastelloy C276
3. Tolérances dimensionnelles
| Article | Tolérance |
|---|---|
| Plier l'ovalité | Inférieur ou égal à 2,5% (Inférieur ou égal à 0,8% pour les tangentes) |
| Réduction de l'épaisseur des parois | Inférieur ou égal à 12,5% |
| Déviation angulaire | ±0,5 degré |
| Diamètre d'extrémité (NPS<36") | ±2,5 mm |
| Diamètre d'extrémité (NPS supérieur ou égal à 36") | ±3,0 mm |
| Fin de la squareité | Inférieur ou égal à 1,5 mm/m |
4. Normes de fabrication
ASME B16.49 (Courbes par induction pour soudage bout à bout en acier forgé fabriqués en usine)
API 5L (spécifications des tuyaux de canalisation)
ISO 15590-1 (Industries du pétrole et du gaz naturel – Coudes à induction)
ASTM A234/A312/A403 (Normes de matériaux)
ASME B31.4/B31.8 (Normes des systèmes de pipelines)
5. Contrôle qualité et tests
Tests non-destructifs (CND) :UT (test par ultrasons), RT (rayons X-/rayons gamma-), MT (particules magnétiques), LPI (ressuage liquide)
Essais mécaniques :Essais de traction, de dureté, d'impact et de flexion
Contrôle dimensionnel :Scan 3D, machine à mesurer tridimensionnelle (MMT)
Traitement de surface :Grenaillage, peinture (époxy/PU), galvanisation ou revêtement anticorrosion 3PE/2PE
Applications
Pétrole et gaz : Pipelines de transport-longue distance, raffineries et plates-formes offshore
Pétrochimique : Tuyauterie de processus à haute-température/haute-pression, usines chimiques
Production d'énergie: Centrales thermiques, centrales nucléaires et chaudières
Traitement de l'eau : Conduites d'eau-de grand diamètre et usines de dessalement
Infrastructures industrielles: Aciéries, cimenteries et projets d'ingénierie lourde
FAQ
Q1 : Quelle est la différence entre le coude à induction et le coude traditionnel ?
A1 : la courbure d'induction est untuyau coudé à chaud sans soudureavec une surface incurvée lisse, sans soudures et une résistance à l'écoulement minimale. Les coudes traditionnels sont soudés ou coulés, avec des turbulences et des pertes de charge plus élevées. Les coudes par induction offrent également des rayons de courbure plus grands (3D+) et une meilleure intégrité structurelle pour les applications à haute-pression.
Q2 : Quels rayons de courbure sont disponibles pour les courbures par induction ?
A2 : Les rayons standards sont3D, 5D et 7D(D=diamètre nominal du tuyau). Des rayons personnalisés de 2,5D à 10D sont disponibles sur demande. Des rayons plus grands (5D/7D) sont préférés pour un écoulement à faible-turbulence, tandis que la 3D équilibre l'espace et les performances.
Q3 : Les coudes à induction peuvent-ils être personnalisés pour des projets spéciaux ?
A3 : Oui. Nous offronspersonnalisation complètey compris les angles non-standards, les rayons spéciaux, les longueurs tangentes, les qualités de matériaux et les-revêtements anticorrosion (3PE/2PE). Notre équipe d’ingénierie peut également fournir une assistance technique pour la conception et la sélection des matériaux.
Q4 : Quel est le délai de livraison pour les coudes par induction ?
A4 : Les commandes standard (NPS 2" – NPS 24", 3D/5D, acier au carbone) prennent 2 à 4 semaines. Les commandes personnalisées ou de grand diamètre-(NPS 30"+) prennent 4 à 8 semaines. Une production accélérée est disponible pour les projets urgents.
Q5 : Comment garantir la qualité des courbures par induction ?
A5 : Tous les virages subissent100 % CND (UT/RT)et essais mécaniques selon les normes internationales. Nous fournissons des certificats de matériaux complets (MTR), des rapports de test et des documents de traçabilité. Notre usine est certifiée ISO 9001, avec un contrôle qualité strict à chaque étape de production.
Q6 : Quels revêtements anti-corrosion sont disponibles ?
A6 : Nous offrons3PE (polyéthylène à trois -couches), 2PE, revêtement époxy, revêtement polyuréthane et galvanisation. 3Le PE est le plus populaire pour les canalisations souterraines, offrant une excellente résistance à la corrosion et une longue durée de vie.
